Laudo das Instalações Elétricas e PIE

Entre em Contato

Baseado no item 10.2.4 da Norma Regulamentadora de N° 10 (NR-10), deve ser parte integrante do Prontuário das Instalações Elétricas – PIE da Empresa ou Condomínio o Laudo ou Relatório Técnico das Inspeções (RTI) das Instalações Elétricas atualizado com recomendações e cronogramas de adequações.

O objetivo deste Laudo é garantir que a instalação elétrica da Empresa ou Condomínio esteja projetada, executada e operando conforme os requisitos de segurança estipulados nas Normas da ABNT vigentes e NR-10.

Além da NR-10, a BeSafe Engenharia e Assessoria elabora os Laudos e Relatórios Técnicos das Inspeções das Instalações Elétricas baseados nas seguintes normas:

ABNT NBR 5410 – Instalações Elétricas de Baixa Tensão;
ABNT NBR 5419 – Proteção contra Descargas Atmosféricas: Partes 1, 2, 3 e 4;
ABNT NBR 14039 – Instalações Elétricas de Média Tensão;
ABNT NBR IEC 60079-14 - Atmosferas Explosivas – Parte 14: Projeto, Seleção e Montagem de Instalações Elétricas;
ABNT NBR IEC 60079-17 – Atmosferas Explosivas – Parte 17: Inspeção e Manutenção de Instalações Elétricas.

Somos referência no diagnóstico das instalações elétricas e do Prontuário das Instalações Elétricas – PIE. Possuímos equipe qualificada e habilitada junto ao CREA/SP para assessorar sua Empresa ou Condomínio na regularização perante as Normas e Legislações vigentes.

PRONTUÁRIO DAS INSTALAÇÕES ELÉTRICAS - PIE

Os estabelecimentos com carga instalada superior a 75kW devem constituir e manter o Prontuário das Instalações Elétricas - PIE, conforme estipulado pela NR-10. O Prontuário deve ser arquivado na empresa e mantido atualizado pelo empregador, ficando à disposição dos trabalhadores e da fiscalização sempre que solicitado.

Conforme especifica o item 10.2.7 da NR-10, os documentos técnicos previstos no Prontuário devem ser elaborados por profissional legalmente habilitado. A BeSafe possui corpo técnico especializado e habilitado junto ao CREA/SP para elaboração e manutenção do Prontuário das Instalações Elétricas – PIE, assessorando nossos clientes nos seguintes documentos e serviços que devem compor o Prontuário:

Elaboração de esquemas unifilares atualizados das instalações elétricas com as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção;
Elaboração de procedimentos e instruções técnicas e administrativas de segurança e saúde, implantadas e relacionadas a NR-10 e descrição das medidas de controle existentes na empresa ou condomínio;
Elaboração da documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos;
Especificação dos equipamentos de proteção coletiva e individual e o ferramental, aplicáveis conforme determina a NR-10;
Reunião da documentação comprobatória da qualificação, habilitação, capacitação, autorização dos trabalhadores e dos treinamentos realizados;

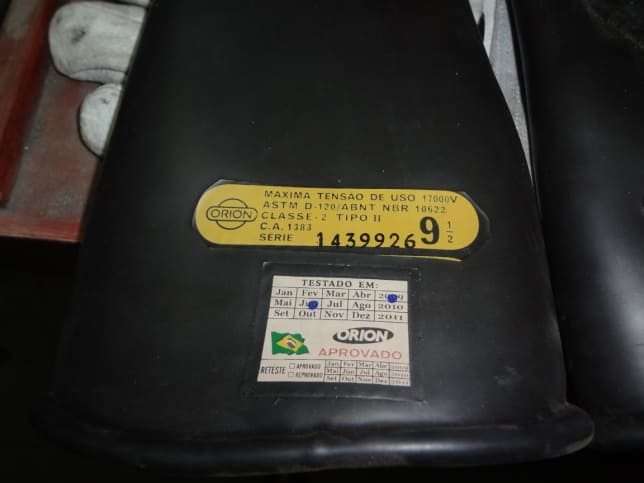

Realização dos testes de isolação elétrica em equipamentos de proteção individual e coletiva;
Certificações dos equipamentos e materiais elétricos em áreas classificadas;
Elaboração do Relatório Técnico das Inspeções – RTI atualizadas com recomendações, cronogramas de adequações, contemplando todos os itens anteriormente mencionados;
Descrição dos procedimentos de emergência – Plano de Atendimento à Emergências.

Dúvidas Comuns

O que é o Laudo Técnico das Inspeções das Instalações Elétricas (Também conhecido como Relatório Técnico de Inspeções – RTI ou Laudo NR-10)?

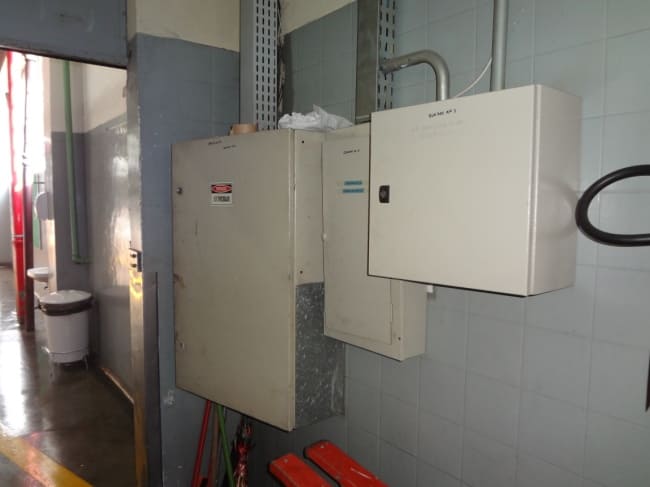

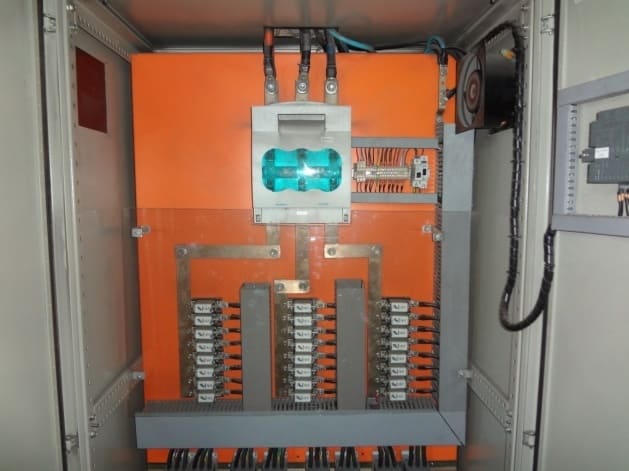

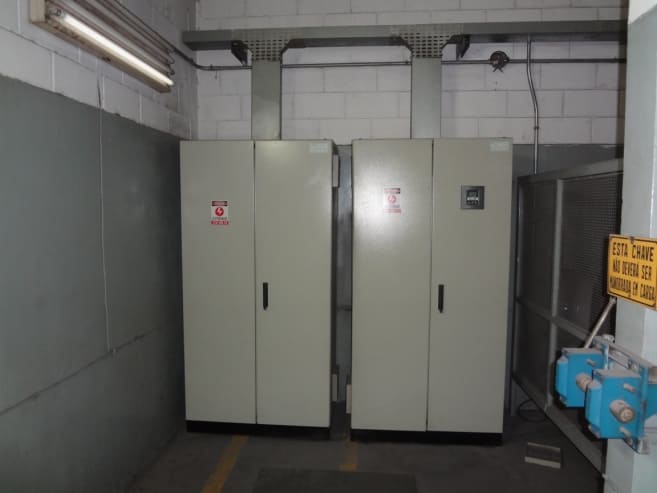

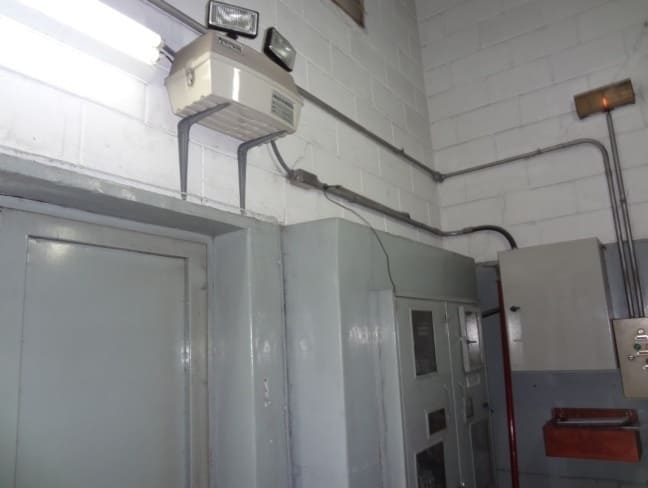

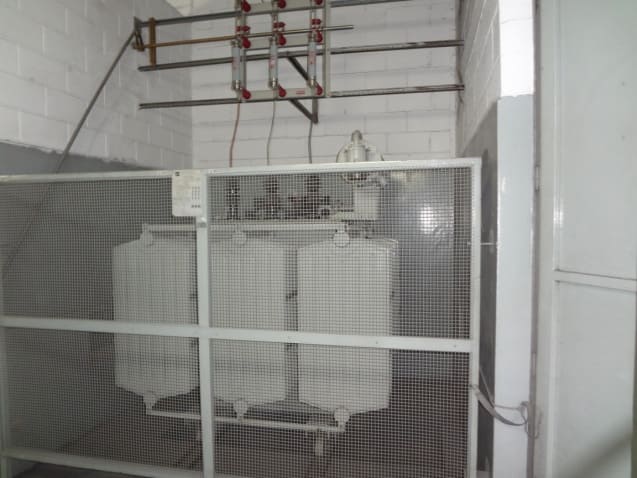

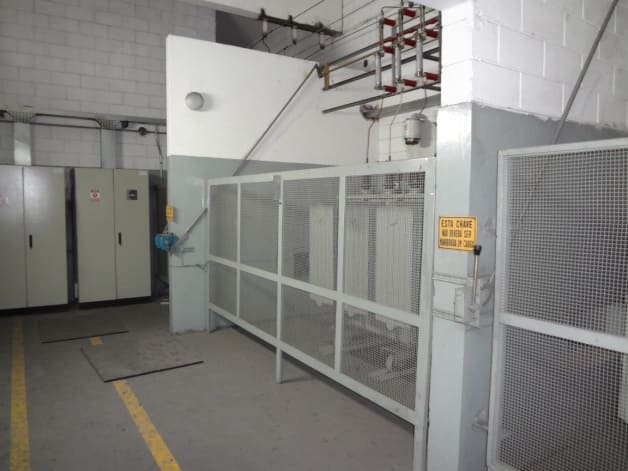

O Laudo Técnico das Inspeções NR-10 é um documento, elaborado por profissional legalmente habilitado no conselho de classe correspondente, como o Engenheiro Eletricista registrado no CREA/SP, que contém registros das inspeções nas instalações elétricas de condomínios, empresas e indústrias, contemplando a Cabine Primária de Medição e Transformação, Painéis Gerais de Baixa Tensão – PGBT ou QGBT, Casa de Máquinas, Sala do Gerador, Quadros de distribuição e de equipamentos que compõem a edificação.

Nossos Laudos acompanham um detalhamento fotográfico de cada inconformidade encontrada, relacionando as não conformidades e potenciais de melhoria, citando cada item correspondente das Normas Técnicas da ABNT vigentes, como NBR 5410, NBR 14039 e NBR 5419, e Normas Jurídicas, como a NR-10.

Juntamente aos registros técnicos, através de entrevistas com os usuários da edificação ou SESMT – Serviço Especializado em Engenharia de Segurança e em Medicina do Trabalho, elaboramos o diagnóstico atual do Prontuário das Instalações Elétricas – PIE, propondo um cronograma de ação para adequação em caso de verificação de inconformidades, priorizando as adequações e levando em consideração as eventuais penalidades estipuladas na Norma Regulamentadora de N° 28 (NR-28 – Fiscalização e Penalidades).

Qual a exigência legal do Laudo NR-10?

O Laudo Técnico ou Relatório Técnico é uma exigência da Norma Regulamentadora de N° 10 (NR-10), conforme seu subitem 10.2.4, alínea g). Sua obrigatoriedade também está implícita para obtenção ou renovação do AVCB – Auto de Vistoria do Corpo de Bombeiros, através da Instrução Técnica – IT de N° 41 (IT-41 – Inspeção Visual das Instalações Elétricas de Baixa Tensão).

Qual a periodicidade de renovação do Laudo NR-10?

Recomenda-se que uma renovação do Laudo NR-10 seja realizada após as adequações motivadas pelo primeiro Laudo emitido ou após ampliações ou mudanças no sistema elétrico da empresa ou condomínio. Na ausência destas situações, recomenda-se uma renovação anual, visando atendimento ao item 10.2.4 da NR-10.
